一、产品简介：

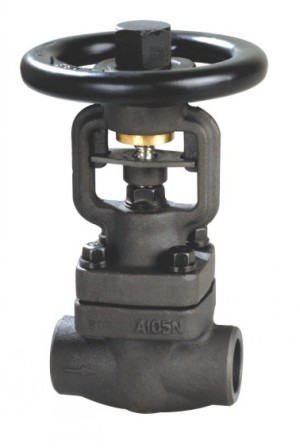

    波纹管式锻钢闸阀，驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰，结构形式可选用直通式，密封结构可选用软密封、硬密封，压力范围PN0.1-32Mpa，公称通径为DN15～DN600mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。波纹管锻钢闸阀广泛适用于公称压力PN1.6～16MPa,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

二、产品特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；

三、产品制造标准:
设计标准 GB12234
结构长度 GB12221
连接法兰 GB9113、JB79、HG20596
试验和检验  JB/T 9092、GB/T13927

四、零部件：

 序号 名称 材质Material
    1 阀体 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    2 阀瓣 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
    3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304 F316 F321 F304L F316L
    4 垫片 柔性石墨+不锈钢
    5 双头螺栓 ASTM A193-B7 .A193-B8.A193-B8M
    6 六角螺母 ASTM A194-2H. A194-8. A194-8M
    7 阀盖 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    8 波纹管组件 ASTM A182-F304 .F316 .F321 F304L,F316L
    9 填料 柔性石墨
    10 填料压盖 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    11 支架 ASTM A216-WCB ASTM A351-CF8 .CF8MCF3. CF3M
    12 阀杆螺母 铜合金ZQA19-4
    13 手轮 ASTM A536- Gr.60-40-18 .A216-WCB

五、外形尺寸：

压力等级 150Lb
    口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
    in 1/2 3/4 1 11/4 11/2 2 21/2 3 4 5 6 8 10 12 14
    L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381
    H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950
    W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
    重量（KG） 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450
